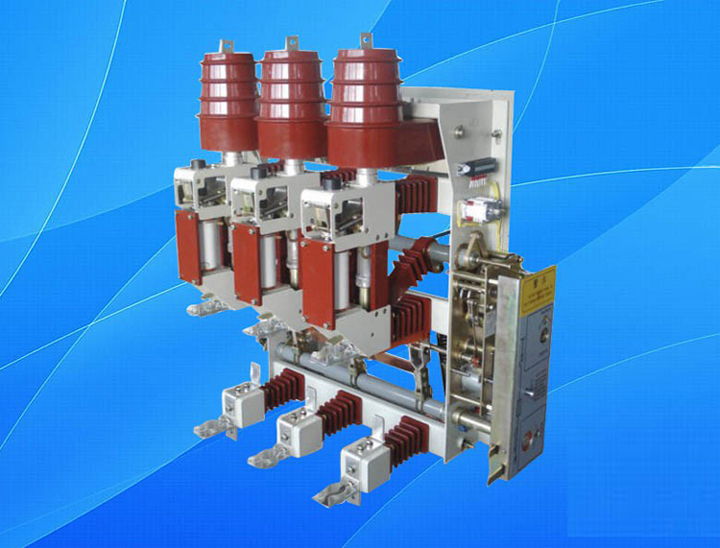

FKN12-12掛墻式負荷開關

一、產品概述:
FKRN12-12D系列壓氣式負荷開關----熔斷器組合電器可以分合負載電流，過載電流，開斷線短路電流。此開關適用于12KV及以下三相配電系統中，作為變壓器，電纜，架空線路等電力設備的控制和保護之用；特別適用于城網，農網的終端變電站及箱式變電站。并適用于環網，雙輻射供電單元的控制和保護。FKRN12-12D系列壓氣式負荷開關可以分為負載電流和過載電流。本系列產品具有結構緊湊，設計合理，連鎖可靠，絕緣水平高的特點；彈簧儲能操動機構使分，合閘速度不受操作者操作力大小的影響；電弧在鐘形絕緣罩內熄滅，燃弧時的游離氣體不會導致相間或對地絕緣強度的降低。鐘形絕緣罩下部有安全擋板，關閉后隔絕了帶電部分，踢狗了環網柜的防護等級，采用銅鎢合金的弧觸關和梅花狀主觸頭，使開關到點可靠，電壽命長。該系列產品維修容易，操作方便，運行可靠。
本系列產品的設計和制造負荷下列標準：
GB3804《3-63KV交流高壓負荷開關》
GB16926《交流高壓負荷開關熔斷器組合電器》
GB1985《交流高壓隔離開關和接地開關》
IEC265《額定電壓1KV以上52KV以下高壓負荷開關》
IEC420《交流高壓負荷開關---熔斷器組合電器》

二、使用環境
1.周圍空氣溫度不高于+40°c，不低于-25°c。
2.海拔不超過1000m.
3.相對濕度：日平均值不大于95％，月平均值不大于90％，
4.周圍空氣盈不受腐蝕性或可燃性氣體及水蒸氣等明顯污染。
5.無經常性的劇烈振動。

三 、動作原理及操作順序
1.手動操作：合閘：將操作手柄插進操作連鎖部件的負荷開關主軸孔內，按面板提示方向旋轉，主軸帶動四連桿儲能機構使合閘彈簧被壓縮，當機構過死點時，脫扣裝置的扣板解扣，在合閘彈簧的作用下，開關迅速合閘。
   分閘：反方向旋轉操作手柄，主軸帶動儲能機構旋轉，此時儲能機構中的自鎖裝置被分閘杠桿解鎖，在分閘彈簧的作用下，開關迅速分閘。
手動機構也可以裝上電磁分勵脫扣器，分閘是接通電源即可。
2.電動操作：給電動機構加上電源，只要發出合閘或分閘指令，就能自動完成負荷開關及熔斷器組合電氣的合，分閘操作。另外，電動機構側裝有分勵脫扣器，需要分閘時，接通電源，也能完成分閘擦歐洲哦。
3.接地開關操作：江操作手柄插入操作連鎖部件的接地開關主軸上，按面板提示方向旋轉即可，但用力大小要適用，確保合閘到位。分閘時反之。

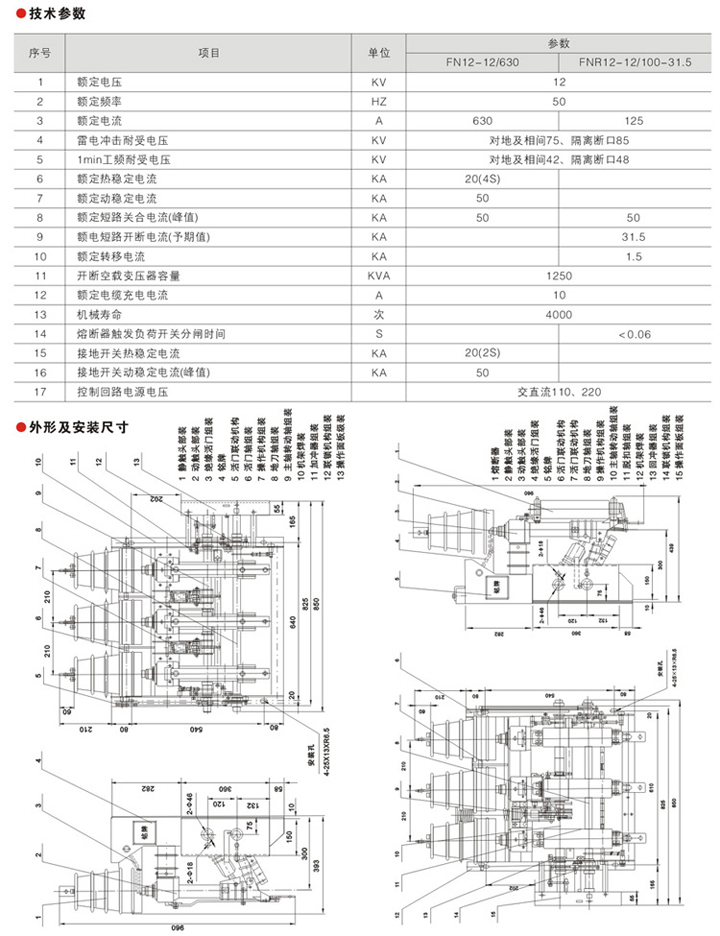

四、技術參數
